 Click to enlarge image |
|

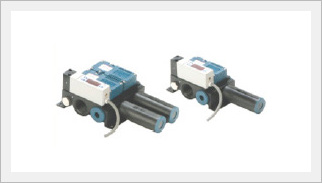

Vacuum pump
VMECA-Pumps
Based on VMECA multi-stage nozzle
|
|
| 원라인 펌프 |
제품 특징
- 하나의 공용 에어 주입구
▷ 쉽고 간결한 에어 배관구성
- 각각의 독립 된 진공 STACK
▷ 각 STACK별 진공이 서로의 진공에 영향을 받지 않음
- 각각 한 개의 컨트롤밸브로 모든 STACK의 진공제어 및 진공파기
▷ 비용절감
- 파기유량 조절 가능 ▷ 작업물의 정확한 핸들링
- Barb형 호스피팅 진공 연결구 ▷ 간편한 배관 및 비용 절감
|
| 모델 : |
VTOX5~10 (up to 16 stacks) |
| |
VTOM5~10 (up to 16 stacks) |
| 최대 진공도 : |
VTOX -93kPa (-27.46 inHg) |
| |
VTOM -85kPa (-25.1 inHg) |
| 최대 흡입 유량 : |
VTOX 32Nl/m x N (1.13 scfm) |
| |
VTOM 32Nl/m x N (1.13 scfm) |
|
|
| 미니 멀티플 펌프 |
제품 특징
- 하나의 공용 에어 주입구 ▷ 쉽고 간결한 에어 배관구성
- 각각의 독립 된 진공 STACK ▷ 각 STACK별 진공이 서로의 진공에 영향을 받지 않음
- Barb형 호스피팅 진공 연결구 ▷ 간편한 배관 및 비용 절감
- 다단식 노즐 ▷ 고 진공 발생 및 빠른 진공의 도달
|
| 모델l : |
VTX5~10 (up to 16 stacks) |
| |
VTM5~10 (up to 16 stacks) |
| 최대 진공도 : |
VTX -93kPa (-27.46 inHg) |
| |
VTM -85kPa (-25.1 inHg) |
| 최대 흡입 유량 : |
VTX 32Nl/m x N (1.13 scfm) |
| |
VTM 32Nl/m x N (1.13 scfm) |
|
|
| 미디 멀티플 펌프 |
제품 특징
- 하나의 공용 에어 주입구 ▷ 쉽고 간결한 에어 배관구성
- 많은 흡입량의 진공 STACK ▷ 풍부한 진공 흡입유량으로 광범위한 적용
- 각각의 독립 된 진공 STACK ▷ 각 STACK별 진공이 서로의 진공에 영향을 받지 않음
- 별도의 교체 가능한 노즐 하우징 ▷ 쉽고 빠른 고장 배제
- 다단식 노즐 ▷ 고 진공 발생 및 빠른 진공의 도달
|
| 모델 : |
VTX5~10 (up to 16 stacks) |
| |
VTM5~10 (up to 16 stacks) |
| 최대 진공도 : |
VTX -93kPa (-27.46 inHg) |
| |
VTM -85kPa (-25.1 inHg) |
| 최대 흡입 유량 : |
VTX 185Nl/m x N (6.53 scfm) |
| |
VTM 220Nl/m x N (7.77 scfm) |
|
|
| 미니 펌프 |
제품 특징
- 작은 사이즈와 콤팩트 디자인 ▷ 설치 시 공간 제약 최소, 구동 부에 부착 가능
- 다단식 노즐 ▷ 고 진공 발생 및 빠른 진공의 도달
- Quick Release Module (급속파기모듈) 옵션
▷ 파기밸브 없이도 신속한 진공의 파기기능 (비용절감)
- 기계식 진공 스위치 옵션 ▷ 진공신호 출력가능
|
| 모델 : |
VTX5~10 (A, B, C) |
| |
VTM5~10 (A, B, C) |
| 최대 진공도 : |
VTX -93kPa (-27.46 inHg) |
| |
VTM -85kPa (-25.1 inHg) |
| 최대 흡입 유량 : |
VTX 185Nl/m x N (6.53 scfm) |
| |
VTM 220Nl/m x N (7.77 scfm) |
적용 사례
|
|
| M / X - 듀플렉스 펌프 |
제품 특징
- 각각 양 방향의 에어 공급구, 진공 연결구, 배기구 ▷ 배관구성의 자유로움
- 튼튼한 알루미늄 재질의 연결포트 ▷ 반 영구적 사용
- 별도 교체 가능한 노즐 하우징 ▷ 쉽고 빠른 고장 배제
- 디지털 진공 스위치 옵션 ▷ 진공신호 출력가능
|
| 모델 : |
VTX20~60KD |
| |
VTX20~60KD |
| 최대 진공도 : |
VTX -93kPa (-27.46 inHg) |
| |
VTM -85kPa (-25.1 inHg) |
| 최대 흡입 유량 : |
VTX 332Nl/m (11.72 scfm) |
| |
VTM 330Nl/m (13.77 scfm) |
|
|
| L / VL / M / X / H - 클래식 펌프 |
| 모델 : |
VTX20L~100L / VTL25~200 / VTM25~200 / VTX25~75 / VTG50~150 |
| 최대 진공도 : |
-91kPa (-26.87 inHg) / -80kPa (-23.62 inHg) / -92kPa (-27.17 inHg) |
| |
-91kPa (-28.64 inHg) / -100.8kPa (-29.76 inHg) |
| 최대 흡입 유량 : |
1370 Nl/m (48.43 scfm) / 2061 Nl/m (72.78 scfm) / 1580 Nl/m (55.8
scfm) |
| |
521 Nl/m (18.4 scfm) / 521 Nl/m (18.4 scfm) |
|
제품 특징
- 적은 양의 에어로 풍부한 흡입유량과 높은 진공도 발생 ▷ 경제적인 운용
- 튼튼한 알루미늄 재질의 연결 플레이트 ▷ 반 영구적 사용
- 노즐 하우징 및 연결 플레이트 모두 PPS재질로 가능 ▷ 우수한 내약품성, 내식성
- 다단식 노즐 ▷ 고 진공 발생 및 빠른 진공의 도달
- 에어 절감장치 (AS-Kit)장착 가능 ▷ 경제적인 운용
|
|
|
| MM / MX / H - 미디플렉스펌프 |
| 모델 : |
VTMM 100~200F / VTMX 100~300 / VTH 300 |
| 최대 진공도: |
-92kPa (-27.17 inHg) / -97kPa (-28.64 inHg) / -100.8kPa (-29.76
inHg) |
| 최대 흡입 유량 : |
2200 Nl/m (77.69 scfm) / 1355 Nl/m (47.85 scfm) / 1042 Nl/m (36.8
scfm) |
|
제품 특징
- 튼튼한 알루미늄 재질의 메인 바디 ▷ 반 영구적 사용
- 흡입유량 별 선택 가능한 다양한 모델 ▷ 최소한의 에어소모
- 다단식 노즐 ▷ 고 진공 발생 및 빠른 진공의 도달
- 별도 교체 가능한 노즐 하우징 ▷ 쉽고 빠른 고장 배제
- 에어 절감장치 (AS-Kit)장착 가능 ▷ 경제적인 운용
|
|
|
| 메가 펌프 |
| 모델 : |
VTMM 200~1200 |
| 최대 진공도 : |
-92kPa (-27.17 inHg) |
| 최대 흡입 유량: |
14460 Nl/m (510.6 scfm) |
|
제품 특징
- 진공펌프 중 가장 큰 흡입유량 ▷ 진공챔버 및 분체 이송장비에 적합
- 선택 가능한 on / off 수동/자동 모드 ▷ 공압 신호로 제어 가능
- 튼튼한 알루미늄 재질의 연결 플레이트 ▷ 반 영구적 사용
- 흡입유량 별 선택 가능한 다양한 모델 ▷ 최소한의 에어소모
- 다단식 노즐 ▷ 고 진공 발생 및 빠른 진공의 도달
- 에어 절감장치 (AS-Kit)장착 가능 ▷ 경제적인 운용
|
