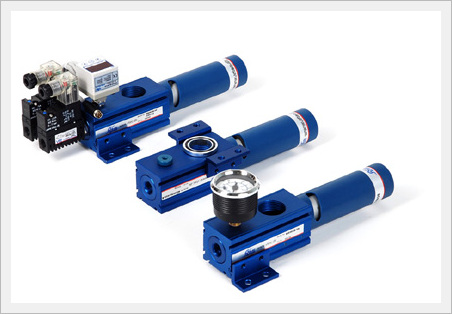

Vacuum Pump
MD-PUMP
Based on VMECA Vacuum Cartridge
| MD 시리즈 |
MDL 시리즈 |
| |
|
|
|
| 최대 진공도 |
: -92kPa (-27.1 inHg) |
최대 진공도 |
: -75kPa (-22.1 inHg) |
| 최대 흡입 유량 |
: 341 NI/min (12.04 scfm) |
최대 흡입 유량 |
: 362 NI/min (12.8 scfm) |
| 사용 에어 압력 |
: 3~6bar (43.5~87 psi) |
사용 에어 압력 |
: 4~6bar (58~87 psi) |
| |
max 7bar (101.5 psi) |
|
max 7bar (101.5 psi) |
| 에어 소모량 |
: 97~152 NI/min (3.4~5.4 scfm) |
에어 소모량 |
: 70~104 NI/min (2.5~3.7 scfm) |
| 사용 유체 |
: Dry compressed air |
사용 유체 |
: Dry compressed air |
| 사용 온도 |
: -20°C to + 80°C
(-4°C to + 176°F) |
사용 온도 |
: -20°C to + 80°C
(-4°C to + 176°F) |
| 소음도 |
: 50~60 dBA |
소음도 |
: 50~60 dBA |
제품 특징
- 별도 배관자재 없이 직접 장비에 연결 가능 ▷ 비용 절감 및 빠른 응답속도
(장비에 진공 카트리지 삽입이 불가능시의 대안)
- 낮고 불규칙한 공급 압력에서도 일정한 진공도 유지 ▷ 에러율 감소
- 교체 가능한 진공 카트리지 ▷ 쉽고 빠른 고장 배제
- 낮은 소음도를 유지하는 Twofold silencer ▷ 정숙한 작업 현장
- 에어 절감장치(AS-Kit) 장착 가능 ▷ 경제적인 운용
- 파기유량 조절 가능 ▷ 작업물의 정확한 핸들링
MD 시리즈
MD 시리즈 낮은 에어 공급압력(3~6bar)에서 높은 진공도(-92kPa)가 요구되어 지는 곳에 사용되며 불규칙한 공급압력 에서도 안정된
진공도를 자랑합니다. 금속판이나 유리처럼 작업시 진공손실이 발생하지 않으며 높은 진공도가 요구되어 지는 애플리케이션에 권합니다.
MDL 시리즈
MDL 시리즈 넉넉한 흡입유량을 제공하기 위한 모델이며 통기성이 있거나 일정한 진공도를 유지하기 위하여 진공손실에 따른 보완이 필요한
투과성이 있는 재질을 취급하는 애플리케이션에 권합니다. MDL 시리즈는 공급압력 6bar에서 -75kPa의 진공도를 제공합니다.
적용 사례
로봇 산업
진공 JIG
|
